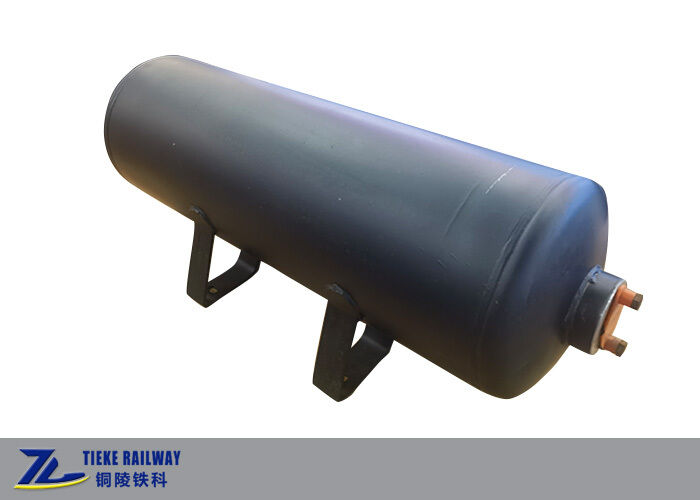

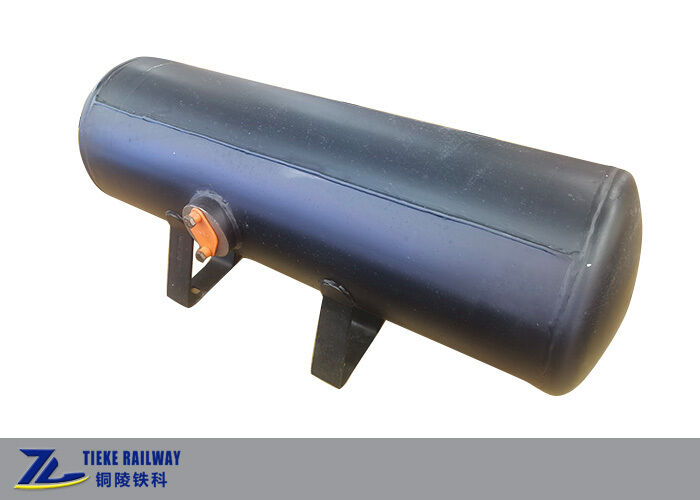

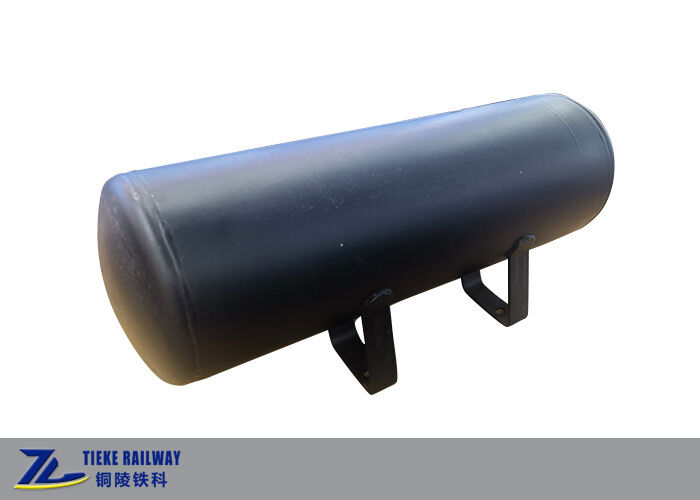

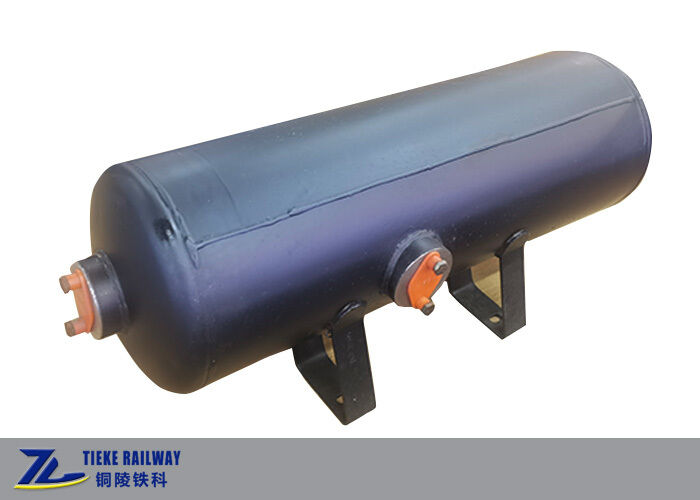

Réservoir d'air à double chambre 11*50 Frein à air ferroviaire combiné double réservoir d'air

Réservoir d'air à double chambre 11*50 Frein à air ferroviaire combiné double réservoir d'air

Réservoir d'air à double chambre 11x50

Réservoir double pour frein à air ferroviaire

Réservoir de frein à air combiné

Lieu d'origine:

Chine

Nom de marque:

OEM Customized

Certification:

TB/T Standard, GB150 (EN 286 optional)

Numéro de modèle:

11*50

Nous contacter
Demandez une citation
Détails du produit
modèle:
11*50
Grand volume de chambre:
50L (Réservoir Auxiliaire)
Volume de petite chambre:
11L (réservoir de fonctionnement)
Longueur totale:
963 millimètres
Diamètre extérieur du cylindre:
303 millimètres
Hauteur centrale:
200 +/- 1 mm (cylindre à surface de montage)
Pression de travail par conception:
0,6 MPa (600 kPa)
Pression de test hydrostatique:
1,2 MPA
Pression d'essai d'étanchéité à l'air:
0,7 MPa
Matériel:
Récipient sous pression en acier Q245R / Q345R
Structure:
Cylindre en acier soudé avec plaque de séparation interne, support de suspension en option
Application:
Wagon de fret ferroviaire, wagon-trémie, système de freinage pneumatique des wagons-citernes
Type de wagon applicable:
Wagon-trémie K3, K13 ; Wagon-citerne GQ70, GN70
Norme d'inspection:
Norme ferroviaire TB/T, GB150 ; EN 286 en option
Traitement de surface:
Sablage + peinture anticorrosion ferroviaire
Accessoires:
Bouchons de vidange, support de levage (en option)
Conditions de paiement et d'expédition
Quantité de commande min
10 pièces
Prix
USD 100-600 / Piece
Détails d'emballage
Boîte en carton avec bloc de positionnement en mousse personnalisé blanc à l'intérieur
Délai de livraison
15-30 jours pour la production, 3-7 jours pour le stock
Conditions de paiement
T/T, L/C, Western Union
Capacité d'approvisionnement
500 pièces par mois
Description du produit

Réservoir d'air à double chambre 11*50 Frein à air combiné ferroviaire Double réservoir d'air

Brève introduction

Ce réservoir d'air à double chambre (également appelé réservoir combiné, réservoir d'air double) est une cuve sous pression intégrée spécialement conçue pour les systèmes de freinage à air des wagons de marchandises ferroviaires. Il intègre un réservoir auxiliaire et un réservoir de fonctionnement dans une seule enveloppe, séparés par une cloison interne solide pour assurer deux chambres d'air entièrement indépendantes sans intercommunication de gaz.

En combinant deux réservoirs en un seul ensemble, ce réservoir de frein à air ferroviaire permet d'économiser efficacement l'espace d'installation sous le châssis, de réduire la quantité de tuyaux de raccordement, de supports et de fixations, et d'abaisser le poids à vide global du matériel roulant. Largement appliqué sur les wagons trémies et les wagons-citernes ferroviaires tels que les wagons trémies des séries K3, K13, les wagons-citernes des séries GQ70 / GN70.

Fabriqué à partir de tôles d'acier de qualité cuve sous pression avec fonds bombés soudés. Toutes les soudures font l'objet d'un contrôle non destructif. Chaque unité est soumise à un test de pression hydrostatique et à un test d'étanchéité à l'air avant la livraison, conformément aux exigences des cuves sous pression pour le matériel roulant ferroviaire. Un support de suspension en option est disponible pour un montage direct sur le châssis du wagon. Une peinture personnalisée et un revêtement anticorrosion peuvent être fournis pour le transport maritime et le service extérieur à long terme.

Caractéristiques principales

  • Deux chambres d'air isolées : réservoir auxiliaire de 50 L + réservoir de fonctionnement de 11 L
  • Structure combinée intégrée, agencement compact pour le châssis du wagon
  • Contrôle non destructif complet des joints de soudure, inspection hydrostatique et d'étanchéité à l'air stricte
  • Pression de service 0,6 MPa, adaptée au système de freinage à air standard des wagons de marchandises ferroviaires
  • Support de suspension en option, bouchons de vidange et arrangement de ports personnalisé
  • Conforme aux normes ferroviaires TB/T ; conformité EN 286 disponible sur demande
  • Revêtement anticorrosion robuste pour un environnement d'exploitation difficile

Fiche technique

ArticleSpécification
Nom du produitRéservoir d'air à double chambre (Réservoir combiné)
Modèle11*50
Volume de la chambreGrande chambre : 50 L (Réservoir auxiliaire) ; Petite chambre : 11 L (Réservoir de fonctionnement)
Longueur totale963 mm
Diamètre extérieur du cylindre303 mm
Hauteur centrale (Cylindre à la surface de montage)200 +/- 1 mm
Pression de service de conception0,6 MPa (600 kPa)
Pression de test hydrostatique1,2 MPa
Pression de test d'étanchéité à l'air0,7 MPa
MatériauAcier pour cuve sous pression Q245R / Q345R
StructureCylindre en acier soudé avec plaque de séparation interne, support de suspension en option
ApplicationSystème de freinage à air pour wagons de marchandises ferroviaires, wagons trémies, wagons-citernes
Type de wagon applicableWagon trémie K3, K13 ; wagon-citerne GQ70, GN70
Norme d'inspectionNorme ferroviaire TB/T, GB150 ; EN 286 en option
Traitement de surfaceSablage + peinture anticorrosion ferroviaire
AccessoiresBouchons de vidange, crochet de levage (en option)

Pour les commandes en gros, les paramètres personnalisés ou la coopération OEM, veuillez contacter notre équipe commerciale pour obtenir un devis.
