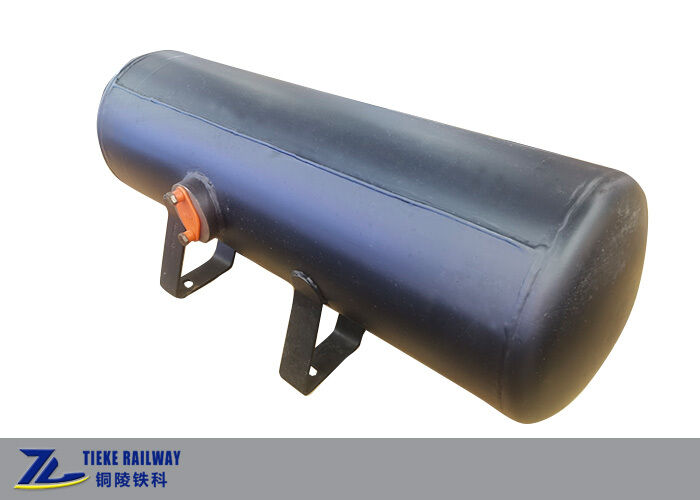

Réservoir d'air à double chambre, réservoir d'air intégré compact pour wagon de fret ferroviaire

Réservoir d'air à double chambre, réservoir d'air intégré compact pour wagon de fret ferroviaire

Réservoir d'air à double chambre pour wagon ferroviaire

Réservoir d'air intégré compact

Pièces de frein à air avec réservoir d'air

Lieu d'origine:

Chine

Nom de marque:

OEM Customized

Certification:

TB/T, GB150 (EN 286 optional)

Numéro de modèle:

11*50

Nous contacter
Demandez une citation
Détails du produit
modèle:
11*50
Volume de la chambre:
50L (Chambre auxiliaire) + 11L (Chambre opératoire)
Dimension globale:
963 mm de longueur x 303 mm de diamètre extérieur
Hauteur centrale:
200 +/- 1 mm
Pression de service:
0,6 MPa (pression standard du système de freinage ferroviaire)
Pression d'essai:
Hydrostatique 1,2 MPa ; Étanchéité à l'air 0,7 MPa
Matériel:
Récipient sous pression en acier Q245R / Q345R
Normes de conformité:
TB/T, GB150 ; En option EN 286
Scénarios applicables:
Wagon de fret ferroviaire, wagon-trémie, système de freinage pneumatique des wagons-citernes
Conditions de paiement et d'expédition
Quantité de commande min
10 pièces
Prix
USD 120-400 / Piece
Détails d'emballage
Boîte en carton avec bloc de positionnement en mousse personnalisé blanc à l'intérieur
Délai de livraison
15-30 jours pour la production, 3-7 jours pour le stock
Conditions de paiement
T/T, L/C, Western Union
Capacité d'approvisionnement
500 pièces par mois
Description du produit

réservoir d'air à double chambre récepteur d'air réservoir d'air compact intégré pour wagon de marchandises ferroviaires

Vue d'ensemble du produit

Le réservoir d'air à double chambre, également connu sous le nom de récepteur d'air à double chambre, est un récipient sous pression intégré spécialisé pour les systèmes de freins à air des wagons de marchandises ferroviaires.Contrairement aux installations traditionnelles à double réservoir divisé et aux produits à réservoir d'air compact à usage généralCette conception intégrée élimine les inconvénients de l'installation dispersée.le poids lourd et les tuyaux compliqués des systèmes de stockage à double air conventionnels.

Construit avec une cloison interne solide, ce récepteur d'air à double chambre dispose de chambres auxiliaires de 50L et de 11L complètement isolées avec zéro fuite d'air croisée.Sa structure compacte en une seule pièce économise beaucoup d'espace sous le cadreCe réservoir d'air compact et fiable, conçu pour les conditions de fonctionnement difficiles des chemins de fer, est largement compatible avec le K3,Les wagons à trémie K13 et GQ70, wagons-citernes GN70, servant de composant de base pour les systèmes de freinage de fret ferroviaire standard.

Avantages fondamentaux différenciés (par rapport aux réservoirs d'air doubles et compacts ordinaires)

  • 1Chambres doubles isolées de qualité ferroviaire:Les réservoirs d'air compacts ordinaires adoptent des structures simples ou semi-séparées présentant des risques de mélange d'air.Notre réservoir d'air à double chambre utilise une cloison intégrale épaissie pour assurer un stockage d'air indépendant à 100% pour les circuits auxiliaires et d'exploitationUne pression de travail stable de 0,6 MPa offre une réponse de freinage précise, s'adaptant aux vibrations ferroviaires, aux chocs et aux températures extrêmes.
  • 2Intégration ultra-compacte et légère:Remplaçant les ensembles volumineux à double réservoir divisé, ce récepteur d'air à double chambre intègre deux chambres fonctionnelles en une seule unité.l'espace sous le châssis du wagon est parfaitement limité, ce qui réduit le poids du véhicule et la consommation d'énergie opérationnelle.
  • 3Assurance de la qualité des récipients sous pression:Fabriqué en acier Q245R/Q345R de qualité supérieure, toutes les soudures sont soumises à une NDT à 100%. Chaque unité passe des tests d'étanchéité hydrostatique de 1,2 MPa et d'étanchéité à l'air de 0,7 MPa avant la livraison.avec certification EN 286 facultative pour les marchés de l'UE, dépassant les réservoirs d'air compacts industriels ordinaires en matière de sécurité et de durabilité.
  • 4Résistance à la corrosion à haute pression personnalisable:Doté d'un sablage professionnel et d'un revêtement anti-corrosion de qualité ferroviaire, ce récepteur d'air à double chambre résiste à une utilisation extérieure à long terme et au transport océanique.Les supports de suspension sont facultatifs, les bouchons de drainage et les aménagements de ports personnalisés répondent à divers besoins d'assemblage et de personnalisation ferroviaires.

Principales spécifications techniques

Nom de l'articleSpécification
Nom du produitRéservoir d'air à double chambre / Récepteur d'air à double chambre / Réservoir d'air intégré compact
Modèle11*50
Volume de la chambre50L (chambre auxiliaire) + 11L (chambre opératoire)
Dimension globale963 mm (longueur) x 303 mm (diamètre extérieur)
Hauteur du centre200 +/- 1 mm
Pression de travail0.6 MPa (pression standard du système de freinage ferroviaire)
Pression d'essaiL'équipement doit être équipé d'un dispositif de ventilation.
MatérielL'acier de récipient sous pression Q245R / Q345R
Normes de conformitéLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Scénarios applicablesSystème de freinage à air pour wagons de marchandises, wagons à trémie, wagons-citernes

Pourquoi choisir notre récepteur à double chambre?

Spécialisé dans les solutions de réservoirs d'air compacts de qualité ferroviaire, notre réservoir d'air à double chambre / récepteur d'air à double chambre abandonne la conception industrielle générique, en mettant l'accent sur la stabilité des freins,Efficacité spatiale et longue durée de vieSoutenu par une inspection complète, des certifications mondiales et une personnalisation en un seul endroit, il s'agit d'une solution rentable,solution fiable de stockage d'air à double chambre pour les projets de fabrication et de rénovation de wagons de marchandises ferroviaires.

Pour les commandes en vrac, les paramètres personnalisés ou la coopération OEM, veuillez contacter notre équipe de vente pour un devis.
