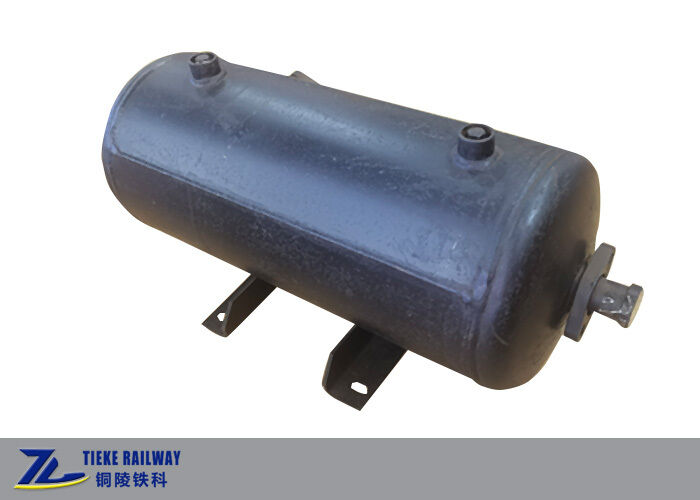

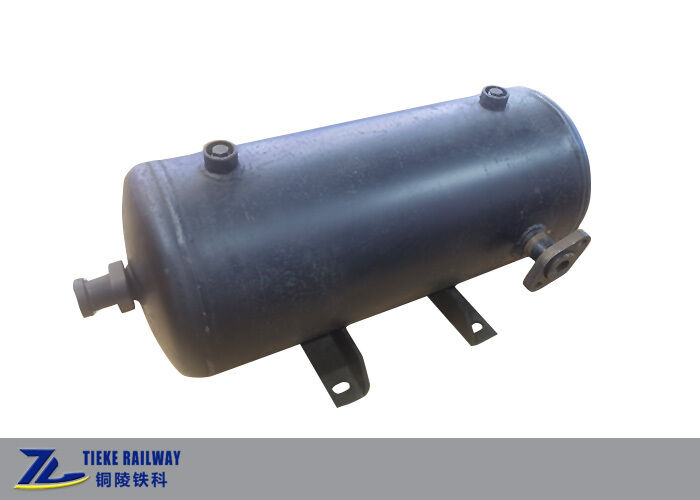

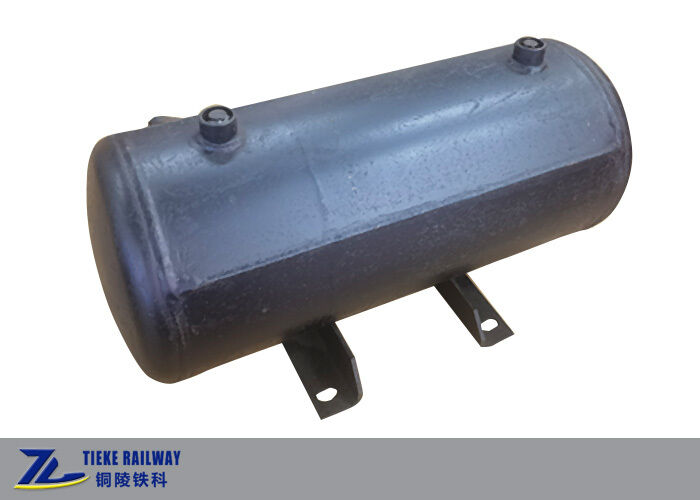

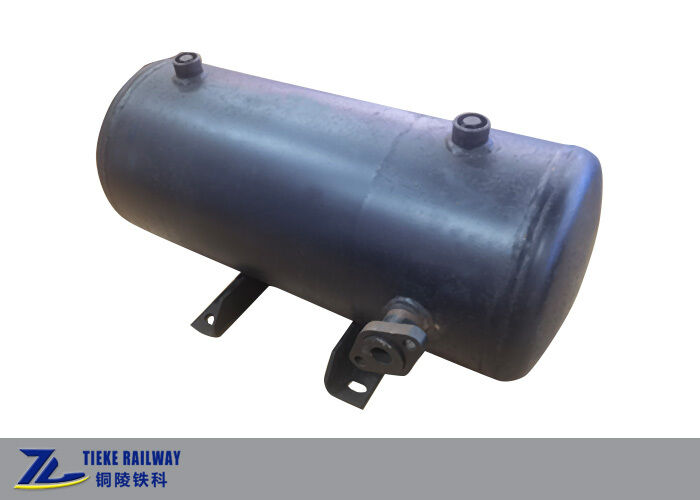

Réservoir d'air ferroviaire soudé à double compartiment 11*17 pour système de freinage de wagon de marchandises

Réservoir d'air ferroviaire soudé à double compartiment 11*17 pour système de freinage de wagon de marchandises

réservoir d'air ferroviaire soudé

réservoir de frein à air à double compartiment

réservoir du système de freinage des wagons de marchandises

Lieu d'origine:

Chine

Nom de marque:

OEM Customized

Certification:

TB/T 1900, International Railway Pressure Vessel Spec

Numéro de modèle:

11*17

Nous contacter
Demandez une citation
Détails du produit
modèle:
Réservoir d'air ferroviaire soudé à double compartiment 11*17
Volume:
Chambre de travail 11L, Chambre de réduction de pression 17L (tolérance +/- 1%)
Pression de travail nominale:
600 kPa
Pression d'essai hydraulique:
900 Kpa
Dimension globale:
715 mm de longueur x 219 mm de diamètre extérieur
Distance centrale des trous de levage:
580 mm
Matériau principal:
Acier au carbone Q245R / Acier inoxydable (en option)
Poids net:
42 kg (acier au carbone) / 36 kg (acier inoxydable)
Norme d'exécution:
Norme de l'industrie ferroviaire TB/T 1900 et spécifications internationales des récipients sous
Conditions de paiement et d'expédition
Quantité de commande min
10 pièces
Prix
USD 100-600 / Piece
Détails d'emballage
Boîte en carton avec bloc de positionnement en mousse personnalisé blanc à l'intérieur
Délai de livraison
15-30 jours pour la production, 3-7 jours pour le stock
Conditions de paiement
T/T, L/C, Western Union
Capacité d'approvisionnement
500 pièces par mois
Description du produit

Réservoir d'air ferroviaire soudé à double compartiment 11*17

Vue d'ensemble du produit

Ce réservoir d'air à double compartiment est un récipient de stockage d'air soudé lourd spécialement conçu pour les systèmes de freins d'air des wagons de marchandises ferroviaires.En tant que composant essentiel de l'équipement de freinage pneumatique ferroviaire, il adopte une structure de réservoir d'air soudée intégrée avec une plaque de séparation interne, divisant le réservoir en deux chambres scellées indépendantes avec des volumes nominaux de 11L et 17L respectivement.d'une puissance de sortie supérieure à 50 W, ce réservoir d'air ferroviaire fournit un support de pression d'air stable et fiable pour les fonctions de freinage en service, de maintien de la pression et de relâchement lent,largement applicable aux wagons de marchandises ferroviaires standard dans le monde entier.

Principaux avantages structurels et de conception

  • Construction soudée intégrée:Il adopte un procédé de soudage sans couture complet avec corps de cylindre intégré et étanchéité de la tête elliptique.Ce réservoir d'air soudé présente une plus grande rigidité structurelle., zéro risque de fuite d'air, résistance aux vibrations plus forte et s'adapte aux conditions de travail à haute fréquence à long terme de l'exploitation ferroviaire.
  • Conception d'un compartiment indépendant double:Le réservoir d'air à double compartiment est précisément divisé en une chambre d'air de travail de 11 L et une chambre d'air de réduction de pression de 17 L. Les deux chambres fonctionnent indépendamment sans interférence mutuelle,réaliser un contrôle pneumatique précis, permettant d'optimiser efficacement la sensibilité du freinage du train et d'assurer un freinage de phase stable et des performances de relâchement lent.
  • Matériau des récipients à pression supérieure:Fabriqué en acier Q245R de haute qualité ou en acier inoxydable personnalisé, la paroi épaissie du cylindre assure une excellente résistance à la pression.résistance à la corrosion et adaptabilité aux basses températures, répondant aux exigences de service rigoureuses des milieux de travail ferroviaires complexes.
  • Interface et installation normalisées:Équipé d'interfaces pneumatiques standard et de bouchons de drainage inférieur pour chaque chambre, facilitant la connexion des pipelines, le drainage quotidien et l'entretien.La conception intégrée du siège de levage permet une installation rapide et ferme du cadre inférieur, compatibles avec les normes de montage des wagons ferroviaires traditionnelles.

Spécifications techniques

Nom de l'articleSpécification
Modèle11*17 Réservoir d'air ferroviaire soudé à double compartiment
Volume nominaleChambre de travail 11L, chambre de réduction de pression 17L (tolérance +/- 1%)
Pression de travail nominale600 kPa
Pression d'essai hydraulique900 kPa
Dimension globale715 mm (longueur) x 219 mm (diamètre extérieur)
Distance centrale des trous de levage580 mm
Matériel principalQ245R Acier au carbone / acier inoxydable (facultatif)
Poids net42 kg (acier au carbone) / 36 kg (acier inoxydable)
Norme d'exécutionConforme à la norme TB/T 1900 de l'industrie ferroviaire et aux spécifications internationales des récipients sous pression ferroviaires

Performance du produit et assurance qualité

Tous nos produits de réservoirs d'air ferroviaires sont soumis à des tests d'usine stricts, y compris un test de résistance à la pression hydraulique à 100%, un test d'étanchéité à l'air, un test non destructeur de soudage (MT/RT) et un étalonnage du volume.La structure soudée intégrée élimine les dangers cachés de fuite d'air et de défaillance structurelle, assurant un fonctionnement stable à long terme dans des scénarios ferroviaires à forte intensité.rapports d'essais et documents de qualité à l'appui de l'inspection et de l'acceptation globales des projets.

Portée de l'application

Ce réservoir d'air soudé à double compartiment est universellement adapté à divers wagons de marchandises ferroviaires, y compris les wagons à trémie à grains, les wagons à toit ouvert, les wagons-citernes et autres véhicules ferroviaires standard.Il s'agit de la partie centrale correspondante des systèmes de freinage à air de type 120, largement utilisé dans les projets nationaux et internationaux de rénovation ferroviaire et de construction, favorisé par les fournisseurs mondiaux d'équipements ferroviaires et les entrepreneurs en ingénierie.

Service de personnalisation

Nous soutenons la personnalisation personnalisée des réservoirs d'air ferroviaires, y compris la conversion standard de fil (fil NPT / G), l'ajustement de la taille, le traitement anti-corrosion de surface,amélioration des matériaux et marquage exclusif du logoFournir des solutions uniques pour l'approvisionnement mondial en pièces détachées ferroviaires et les besoins de soutien aux projets.

Pour les commandes en vrac, les paramètres personnalisés ou la coopération OEM, veuillez contacter notre équipe de vente pour un devis.
