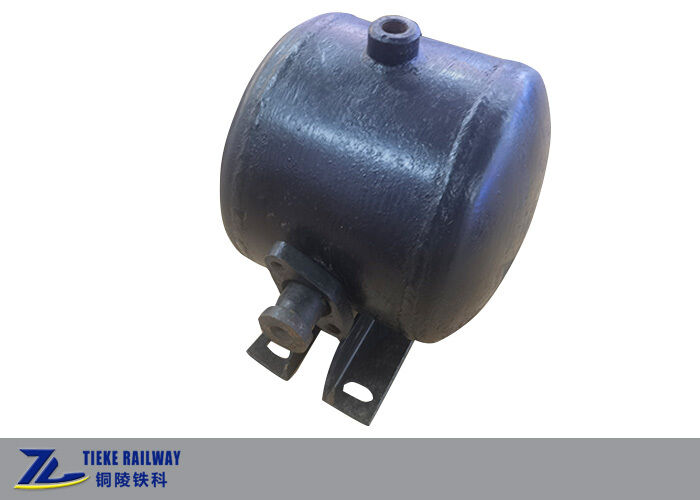

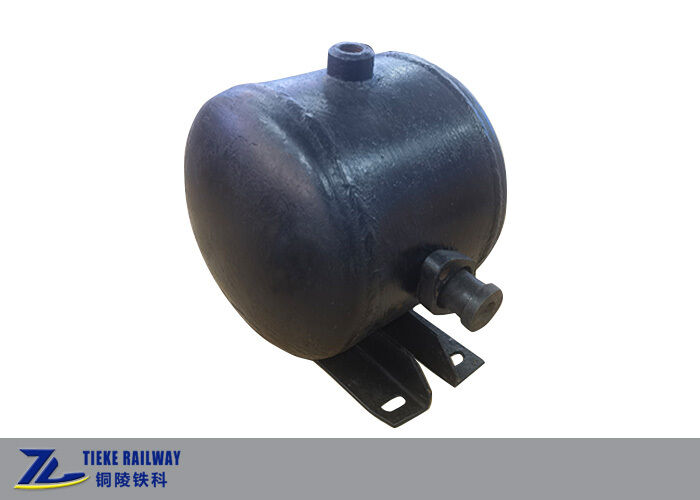

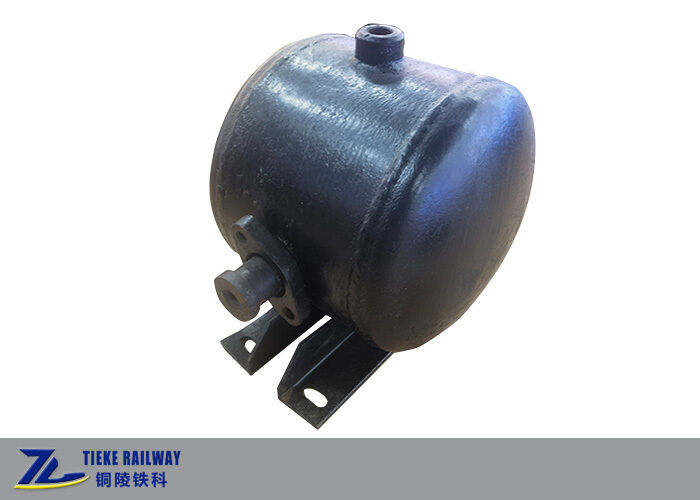

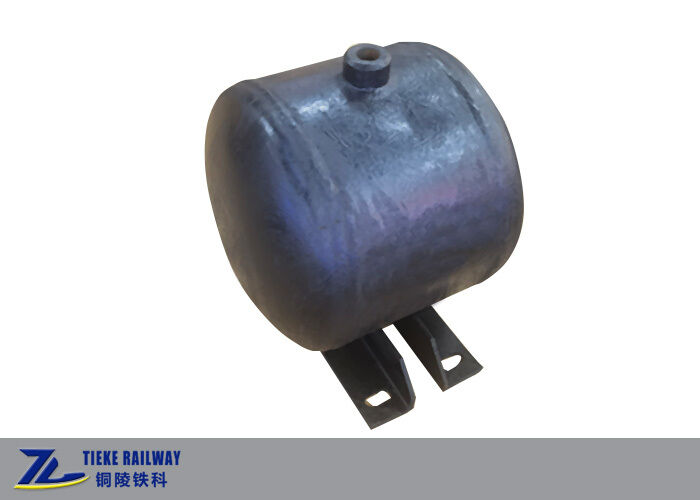

Réservoir d'air ferroviaire en acier inoxydable de 11L 600 kPa pour wagon de marchandises

Réservoir d'air ferroviaire en acier inoxydable de 11L 600 kPa pour wagon de marchandises

réservoir d'air en acier inoxydable de 11 litres

réservoir de freinage à air pour wagon de marchandises

Réservoir d'air ferroviaire de 600 kPa

Lieu d'origine:

Chine

Nom de marque:

OEM Customized

Certification:

CRCC, EN15085

Numéro de modèle:

11L

Nous contacter
Demandez une citation
Détails du produit
Volume nominal:
11 litres
Pression de travail nominale:
600 kPa (6 bars)
Pression de test hydrostatique:
900 kPa, maintien de la pression pendant 5 minutes
Plage de température de fonctionnement:
-50°C ~ +70°C
Matériel disponible:
Acier inoxydable, acier au carbone, alliage d'aluminium
Véhicules applicables:
Wagons de marchandises ferroviaires (ouverts, couverts, trémie)
Type de structure:
Récipient sous pression cylindrique horizontal avec têtes elliptiques
Norme exécutive:
Cylindre pneumatique pour véhicule ferroviaire TB/T 1900-2016
Conditions de paiement et d'expédition
Quantité de commande min
10 pièces
Prix
USD 30-90 / Piece
Détails d'emballage
Caisse en bois avec film antirouille et mousse antichoc, emballage navigable de qualité exportation
Délai de livraison
15-30 jours pour la production, 3-7 jours pour le stock
Conditions de paiement
T/T, LC, Western Union
Capacité d'approvisionnement
500 pièces par mois
Description du produit

Réservoir d'air en acier inoxydable de 11 L pour réservoir de frein à air ferroviaire

Vue d'ensemble du produit

LeRéservoir d'air de 11 litres, aussi appeléRéservoir de réception d'air de 11 litresouRéservoir d'air de 11 litres, est un récipient sous pression professionnel spécialement conçu pour les systèmes de freinage à air des wagons de marchandises ferroviaires, parfaitement adapté à la boucle de freinage des vannes de distribution 120.Fabriqué en stricteTB/T 1900-2016 Bouteille d'air pour véhicule ferroviairestandard, ce réservoir d'air sert de composant central de contrôle de la pression des systèmes de freinage des véhicules ferroviaires, largement utilisé dans divers wagons de marchandises ferroviaires, y compris les wagons ouverts,les wagons couverts et les wagons à trémie.

Le réservoir de réception d'air de 11 L est équipé d'un support de montage intégré, avec une structure soudée cylindrique horizontale avec des têtes elliptiques aux deux extrémités.des interfaces de tuyauterie standard et des bouchons de drainage pour une installation pratiqueIl est principalement fabriqué en acier inoxydable de haute qualité, avec des matériaux optionnels en acier au carbone et en alliage d'aluminium, avec une résistance à la pression,résistance à la corrosion, résistance à basse température et longue durée de vie, entretien quotidien strict, test d'étanchéité à l'air, détection des défauts de soudure,élimination interne de la rouille et traitement anti-corrosion et drainage régulier assure un fonctionnement stable à long terme.

Nous avons plus de 20 ans d'expérience professionnelle dans la fabrication de réservoirs d'air ferroviaires.CRCC (centre de certification ferroviaire chinois)certification pour l'approvisionnement ferroviaire national etPour les appareils électroniquesNous possédons des capacités indépendantes de R&D et de production,le support de la production personnalisée selon les paramètres techniques spéciaux des clients, les exigences de taille et les scénarios d'application pour fournir des solutions sur mesure pour les réservoirs d'air ferroviaires.

Principe de fonctionnement de base (système de freinage à soupapes 120)

Ce réservoir d'air de 11 litres sert de référence clé pour le contrôle de la pression du système de freinage ferroviaire.conduire le fonctionnement de la vanne de distribution à travers la différence de pression entre le réservoir et le tuyau de train, qui est fonctionnellement différent de la bouteille d'air auxiliaire qui alimente directement la bouteille de freinage.

  • Chargement par air:Lorsque la pression du tuyau de train augmente, le tuyau de train charge de l'air dans le réservoir d'air de 11 litres à travers une soupape de freinage jusqu'à ce que la pression soit équilibrée.La structure de contrôle à sens unique empêche le reflux d'air pour assurer une pression interne stable du réservoir.
  • Le freinage:Lorsque la pression du tuyau du train diminue, la différence de pression entre le réservoir de réception d'air de 11 L et le tuyau du train pousse le piston principal de la vanne de distribution à ouvrir le passage d'air,et la bouteille d'air auxiliaire fournit de l'air à la bouteille de frein pour réaliser le freinage du véhicule.
  • Maintien de la pression:Lorsque la pression du tuyau du train est stable, le réservoir d'air de 11 L maintient une pression interne constante,maintenir le piston principal de la vanne de distribution à la position de maintien de la pression et stabiliser la pression du cylindre de freinage pour maintenir l'état de freinage.
  • Déclaration:Lorsque le tuyau du train reprend la pression, le piston principal se réinitialise, le cylindre de frein évacue de l'air pour libérer l'état de freinage,et le tuyau de train remplit automatiquement l'air du réservoir d'air pour le cycle de travail suivant.

Principaux paramètres techniques

Nom de l'articleSpécification technique
Volume nominal11 litres
Pression de travail nominale600 kPa (6 bar)
Pression d'essai hydrostatique900 kPa, tenue de la pression pendant 5 minutes
Plage de température de fonctionnement-50°C à +70°C
Matériel disponibleAcier inoxydable, acier au carbone, alliage d'aluminium
Véhicules applicablesLes wagons de marchandises ferroviaires (wagon ouvert, wagon couvert, wagon à trémie, etc.)
Type de structureUn récipient à pression cylindrique horizontal avec tête elliptique
Norme exécutiveTB/T 1900-2016 Bouteille d'air pour véhicule ferroviaire

Norme de contrôle de la qualité

Tous nos réservoirs d'air / réservoirs de récepteurs d'air de 11 L subissent une inspection stricte en usine et une inspection de type pour répondre aux normes internationales de sécurité des équipements ferroviaires.Les points d'inspection portent sur la qualité des surfaces, tolérance dimensionnelle, détection des défauts de soudure, détection des défauts de soudure par ultrasons, test de pression hydrostatique, test d'étanchéité à l'air, détection du volume, test de vibration par choc et test d'adhérence de peinture.Tous les produits sont interdits de fonctionnement sous surpression pour assurer une sécurité et une stabilité élevées dans les scénarios d'exploitation ferroviaire à long terme..

Avantages du produit

  • Contrôle de pression fiable:Maintenir avec précision la différence de pression du système, assurer une réponse de freinage et de relâchement sensible et stable.
  • Matériel de qualité supérieure:Carrosserie en acier inoxydable de haute qualité, excellente résistance à la corrosion et résistance aux basses températures, adaptable aux environnements d'exploitation ferroviaires difficiles.
  • Production normalisée:Entièrement conforme aux normes nationales du secteur ferroviaire, spécifications uniformes, installation et remplacement faciles.
  • Test de sécurité complet:100% hydrostatique et étanchéité à l'air testé, contrôle de qualité de soudure strict, zéro fuite garantie.
  • Faible entretienÉquipé d'un bouchon de drainage professionnel, pratique pour le drainage quotidien et l'entretien anti-corrosion, longue durée de vie.

Pour les commandes en vrac, les paramètres personnalisés ou la coopération OEM, veuillez contacter notre équipe de vente pour un devis.
