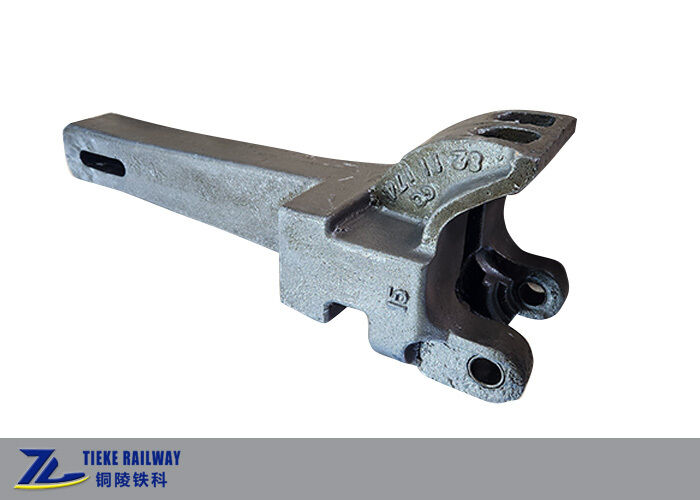

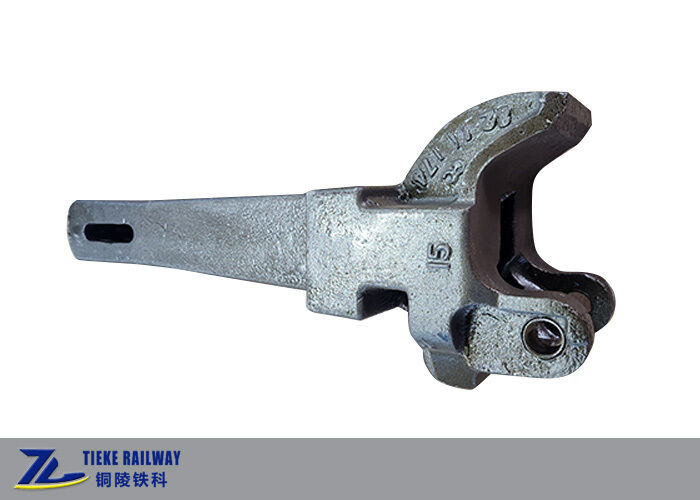

Attelage automatique de wagon de chemin de fer n°15 en acier moulé à action inférieure TB T3046

Attelage automatique de wagon de chemin de fer n°15 en acier moulé à action inférieure TB T3046

Attelage de wagon de chemin de fer n°15

Attelage automatique à action inférieure

Attelage en acier moulé TB T3046

Lieu d'origine:

Chine

Nom de marque:

Tieke

Certification:

TB/T 3046

Numéro de modèle:

N°15

Nous contacter
Demandez une citation
Détails du produit
nom:
Attelage automatique de voiture de chemin de fer n°15
Application:
Voitures de voyageurs à vitesse ordinaire (22, 25G, 25K, 25T)
Type d'acteur:
Action inférieure
Standard:
TB/T 3046
Structure:
Tête d'accouplement, tige creuse en caisson, queue d'accouplement
Liquidation de position fermée:
112-122 mm entre l'articulation et la mâchoire du coupleur
Liquidation de position entièrement ouverte:
220-235 millimètres
Matériel:
Acier moulé (qualité C QG-C3 pour la version 15X haute résistance)
Charge de traction de rupture:
>=2256 kN
Tampon correspondant:
Tampon de grande capacité de type G1
Compatibilité de couplage:
Interchangeable avec le coupleur de fret n°13
Vitesse maximale:
Jusqu'à 160 km/h
Conditions de paiement et d'expédition
Quantité de commande min
Négociable
Prix
negotiable
Détails d'emballage
Cas ou palette en bois
Délai de livraison
1-2 mois
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
5000 ensembles par an
Description du produit

Attelage automatique pour voiture de voyageurs ferroviaire n°15

L'attelage n°15 est l'attelage automatique principal traditionnel pour les voitures de voyageurs à voie normale en Chine. C'est un attelage à action inférieure largement utilisé sur les voitures de voyageurs à vitesse ordinaire telles que les 22, 25G, 25K et 25T, et il peut être couplé avec l'attelage n°13 utilisé sur les locomotives et les wagons de marchandises.

Le corps de l'attelage est divisé en trois parties principales : la tête d'attelage, la tige d'attelage et la queue d'attelage. La tête comprend le pêne, le verrou de pêne, le levier de pêne et le dispositif anti-saut de la goupille de verrouillage inférieure (action inférieure, désaccouplé par le dessous de l'attelage). La tige est une section creuse qui transmet les charges de traction et d'impact longitudinales, tandis que la queue se connecte à la chape d'attelage, à la plaque esclave et au tampon.

Trois positions de fonctionnement

  • Position fermée : après l'accouplement, le verrou de pêne tombe et verrouille le pêne pour la traction normale. La distance entre le pêne et le côté intérieur de la mâchoire de l'attelage est de 112-122 mm.
  • Position ouverte : le levage de la goupille de verrouillage inférieure soulève le verrou de pêne, permettant le désaccouplement du wagon.
  • Position complètement ouverte : en levant davantage, le levier de pêne pousse le pêne complètement ouvert pour l'accouplement. La distance entre le pêne et le côté intérieur de la mâchoire de l'attelage est de 220-235 mm.

Paramètres techniques principaux

ApplicationVoitures de voyageurs à vitesse ordinaire (22, 25G, 25K, 25T)
Type d'actionAction inférieure
NormeTB/T 3046
MatériauAcier moulé (grade C QG-C3 pour 15X)
Charge de rupture en traction≥2256 kN
Jeu en position fermée112-122 mm
Jeu en position complètement ouverte220-235 mm
Tampon correspondantTampon de grande capacité type G1
Compatibilité d'accouplementInterchangeable avec l'attelage n°13
Vitesse maximaleJusqu'à 160 km/h

Variantes disponibles : attelage 15A à faible jeu (jeu réduit du trou de la goupille de la queue d'attelage pour un impact longitudinal réduit, largement utilisé sur les 25K/25T), attelage 15X haute résistance (acier moulé grade C, charge de rupture ≥2256 kN, pour les voitures de voyageurs quasi à grande vitesse et certaines locomotives de voyageurs), et autres versions haute résistance 15C / 15T.

Non applicable à : les trains à grande vitesse EMU, qui utilisent des attelages à verrouillage étanche au lieu de l'attelage n°15.

Pourquoi choisir Tieke Railway

Tieke Railway fabrique et exporte directement des wagons et des pièces de wagons ferroviaires, avec plus de 10 ans d'expérience. Nous pouvons fournir des attelages, des amortisseurs, des chapes et des dispositifs de tampon d'attelage complets pour différentes normes. Envoyez-nous vos dessins ou vos exigences techniques pour un devis précis.
