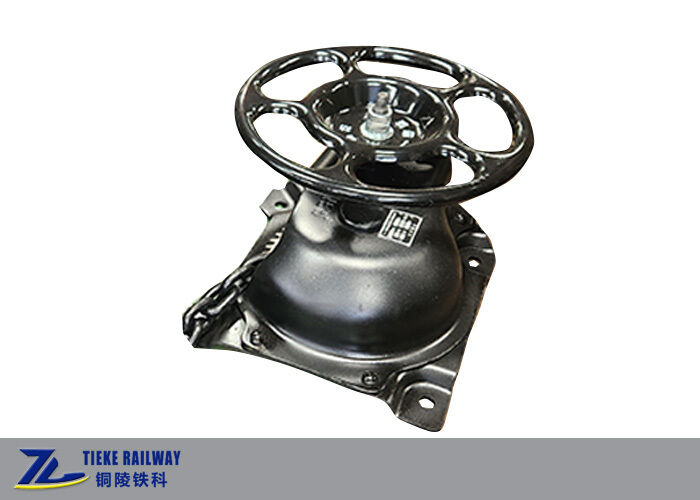

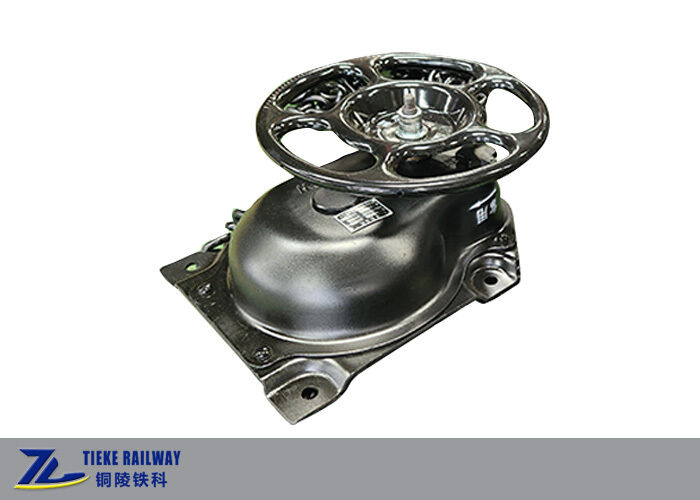

Machine de freinage à main de chemin de fer NSW roue verticale en acier coulé de 400 mm avec verrouillage

Machine de freinage à main de chemin de fer NSW roue verticale en acier coulé de 400 mm avec verrouillage

Machine de freinage à main du chemin de fer NSW

Casque en acier coulé à roue verticale

Mécanisme de verrouillage par enroulement de chaîne

Lieu d'origine:

Chine

Nom de marque:

Tieke

Certification:

ISO 9001:2015

Numéro de modèle:

n.t.

Nous contacter
Demandez une citation
Détails du produit
nom:
Frein de roue vertical de machine de frein à main de NSW pour des wagons de marchandises ferroviaire
Application:
Freins à main pour wagons de marchandises ferroviaires
Diamètre du volant:
400 millimètres
Le couple d'entrée:
156 Nm
Force de la chaîne de sortie:
>=10kN
Dimension:
400 mm x 522 mm x 214 mm
Taille du trou d'installation:
Diamètre 18mm
Couple de libération:
Inférieur au couple de freinage
Poids:
36 kilogrammes
Conditions de paiement et d'expédition
Quantité de commande min
Négociable
Prix
negotiable
Détails d'emballage
caisses en bois
Délai de livraison
1-2 mois
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
20000 ensembles par an
Description du produit

Machine de frein à main de type ferroviaire NSW pour wagons de marchandises

La machine de frein à main de type NSW est applicable à toutes sortes de wagons de marchandises ferroviaires pour le stationnement ou la manœuvre. Elle est principalement composée du boîtier, de la base, du volant, de la poignée de réglage de vitesse, de l'arbre d'entraînement, de l'arbre d'enroulement de chaîne et du mécanisme de verrouillage. Le volant est imprimé avec les indications de direction « ON » et « OFF », et la plaque signalétique est sur le boîtier.

Instructions d'utilisation

  • ON : Tournez la poignée de réglage de vitesse à la verticale, puis tournez le volant dans le sens des aiguilles d'une montre pour produire et maintenir la force de freinage.
  • OFF : Gardez la poignée de réglage de vitesse immobile, tournez le volant dans le sens inverse des aiguilles d'une montre d'environ 40° et le frein à main sera relâché. Le couple requis pour le relâchement est d'environ 50 % du couple d'entrée lors du freinage.
  • Ralentir : Tournez la poignée de réglage de vitesse dans le sens inverse des aiguilles d'une montre jusqu'à la position horizontale. À ce moment, la languette de clavette ne fonctionne pas. Si nécessaire, tournez le volant dans le sens des aiguilles d'une montre pour freiner et dans le sens inverse des aiguilles d'une montre pour relâcher à tout moment.
  • Verrouillage : Un dispositif de verrouillage de frein actionné par une clé triangulaire est équipé. Pour verrouiller le frein à main, tournez la languette de verrouillage en bas à gauche du boîtier dans le sens des aiguilles d'une montre après le freinage jusqu'à ce que la clé ne puisse plus bouger. Tournez la clé dans le sens inverse des aiguilles d'une montre pour désactiver la fonction de verrouillage.

Principaux paramètres techniques

Diamètre du volant400 mm
Couple d'entrée156 N·m
Force de sortie maximale de la chaîne≥10 kN
Dimensions400 mm × 522 mm × 214 mm
Taille du trou d'installation⌀ 18 mm
Poids36 kg

Pourquoi choisir Tieke Railway

Tieke Railway fabrique et exporte directement des wagons et des pièces de wagons. Avec plus de 10 ans d'expérience dans la fabrication de wagons et de bogies ferroviaires, nous pouvons concevoir des machines de frein à main et des composants de bogies pour différentes voies, y compris 1435 mm, 1000 mm, 1067 mm et 1520 mm. Envoyez-nous vos dessins ou vos exigences techniques pour un devis précis.
