Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours

Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours

dispositif de détecteur de déraillement

valve de frein automatique déraillée

valve de frein automatique de déraillement

Lieu d'origine:

La Chine

Nom de marque:

Tieke

Numéro de modèle:

ZD

Nous contacter
Demandez une citation
Détails du produit
nom:
Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de se
Application:
Chariots ferroviaires de fret
Capacité totale de canalisation d'air de branche:
≤ 1,5 L
Quantité:
1 ensemble chaque axe
Rails applicables:
50 kg/m ou en haut
La température fonctionnante:
-50℃~+50℃
Méthode de action:
mécanique
Rayon minimum:
80 m
Conditions de paiement et d'expédition
Quantité de commande min
Négociable
Prix
negotiable
Détails d'emballage
cas en bois
Délai de livraison
1 MOIS
Conditions de paiement
L/C, T/T
Capacité d'approvisionnement
50 000 ensembles par an
Description du produit

Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours



Brève introduction :

Le dispositif automatique de détecteur de déraillement de frein est conçu, fabriqué et examiné selon TB/T3224-2010 standard chinois “valve de frein automatique pour le déraillement de la voiture de fret ferroviaire”.

Il adopte le mode temporaire mécanique et pourrait opportun relient les tuyaux principaux de frein à air à l'atmosphère immédiatement quand il détecte les ruptures d'autorail, de ce fait appliquant le frein de secours du train, réduisant au maximum la perte provoquée par accident de déraillement.


Paramètres techniques principaux :

Nom Dispositif de détecteur de déraillement
Application Voitures de fret ferroviaires
Norme TB/T3224-2010
Quantité 1 ensemble chaque axe
Rail applicable 50 kg/m ou en haut
Diamètre de canalisation de branche d'installation ≥ 15,7 millimètres
Capacité totale de canalisation de branche pour une voiture ≤ 1,5 L
Rayon minimum 80 m



Structure principale

Le dispositif de détecteur de déraillement se compose principalement de valve de frein de déraillement, de lignes de tuyau de branche, de pièces en t, de robinet à tournant sphérique, etc. automatiques. La pièce de noyau est la valve de frein automatique de déraillement, qui comporte du corps de valve, de la barre de valve de frein, de l'anneau de traction, de la poutre supérieure, ajustant la tige, la tige temporaire, le contre-écrou, le shrapnel, etc.

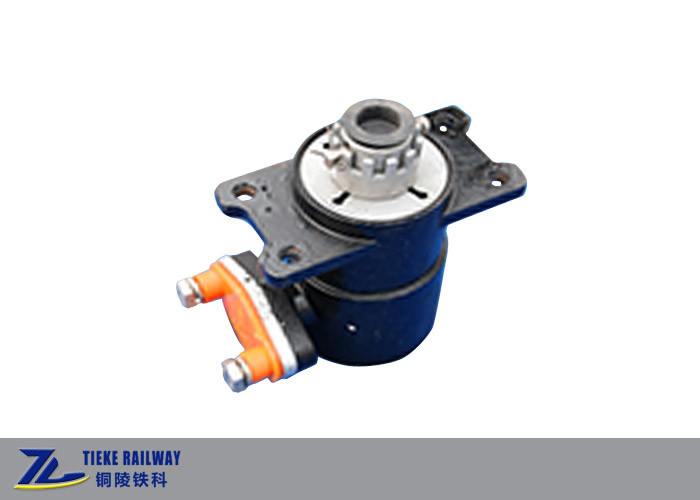

Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours 0

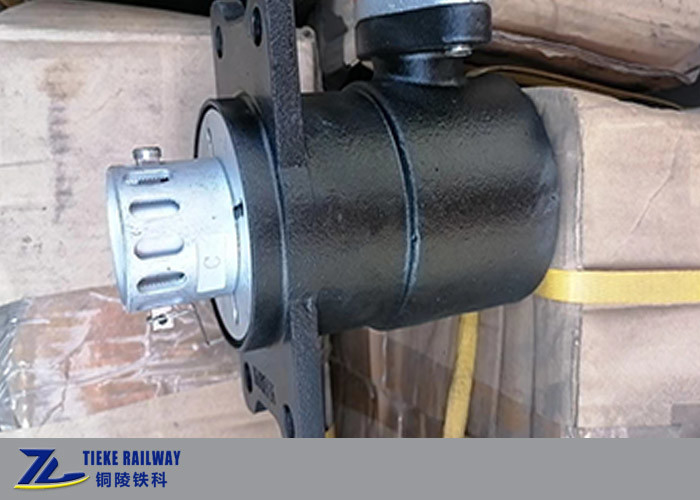

Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours 1



Principe de fonctionnement :

Quand la voiture de fret ferroviaire déraille pour quelque raison, la position de roue et d'axe changera et l'anneau de traction ou la poutre supérieure de la valve cassée automatique de déraillement touchera et se heurtera l'axe, et cette force est transmise à la tige de valve de frein par la tige de ajustement et la tige temporaire. La tige de valve de frein est structure mince conçue de mur et facile à être cassée à la force de sortie. Une fois que la tige de valve de frein est cassée, le canal du circuit de freinage à l'atmosphère est ouvert et le frein de secours sera appliqué immédiatement.

Quand le chariot de fret est vide et des détails, l'axe de l'ensemble de roue déraillé casse la tige de valve de frein ; quand le chariot de fret est chargé et des ruptures, l'axe du charriot déraillé sans ensemble de roue déraillé casse la tige de valve de frein.

On a pu conclure le procédé de freinage automatique de déraillement en tant que ci-dessous :

L'axe et les roues dérailler-détaillés de véhicule que la tige de valve de changer-frein de position était tuyau de système de cisailler-frein se sont ouverts avec le frein de secours d'atmosphère-train



Installation sur des autorails :

L'installation du dispositif de détecteur de déraillement est d'ajouter deux branches au tuyau d'air principal du circuit de freinage original d'air de l'autorail, qui n'affecte pas la représentation du circuit de freinage original d'air.

L'installation des chariots ferroviaires généraux de fret, les tailles de position de la valve, l'anneau de traction, la poutre supérieure et les axes (charge vide) ΔX, ΔY1, ΔY2 seront conformes à au-dessous de la table. Pour les véhicules spéciaux, les tailles de position seront calculées selon des paramètres de véhicule.



Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours 2

Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours 3





Installation sur les wagons ferroviaires :

Le dispositif de détecteur de déraillement a déraillé l'autorail automatique de valve de frein de secours 4



Pourquoi choisissez-nous ?

  1. Tieke est un fournisseur autorisé de pièces de wagons ferroviaires des chemins de fer chinois et notre qualité est assurée ;
  2. Tieke fournissent les gammes complètes du divers chariot et pièces de rechange de chariot et les services d'un arrêt pour des clients ;
  3. Tieke est adaptable à différentes mesures ferroviaires, différentes charges d'axe, vitesses de fonctionnement ;
  4. Tieke a pu concevoir et fabriquer accorder d'autres normes ferroviaires comme AAR, en, TB, GOST et etc.



FAQ :
Q1 : Est-vous une société commerciale ou une usine ?
: Nous sommes directement une usine et nous fabriquons et exportons les wagons ferroviaires, les charriots et les diverses pièces de chariot directement.

Q2 : Avez-vous la capacité de conception de fournir les pièces adaptées aux besoins du client de wagon ferroviaire ?
: Oui, nous avons l'équipe technique professionnelle et nous sommes au courant des normes ferroviaires internationales comme UIC, AAR, en et nous pouvons fournir les pièces ferroviaires selon les besoins des clients.

Q3 : La mesure ferroviaire chinoise est 1435mm, mais notre pays la mesure de 1000mm, ceci est-elle sera-t-elle un problème pour vous ?
: Naturellement pas, nous pouvons concevoir des charriots de wagon ferroviaire de différentes mesures comme 1435mm, 1000mm, 1067mm, 1520mm ou autres mesures ferroviaires priées.

Q4 : Pourquoi est-ce que je devrais vous choisir, comparé à vos concurrents ?
: Le chemin de fer de Tieke a été transformé des chariots que l'usine appartiennent au chemin de fer chinois en 2016 et la société ont les expériences de plus de 10 ans en fabriquant les wagons ferroviaires et les charriots ; Maintenant car le chemin de fer de Tieke est une entreprise privée anonyme et adopte des stratégies de gestion modernes du marché, nos services sont flexibles et plus prévenant et notre coût est plus contrôlable.

Q5 : Queest-ce que je devrais fournir pour obtenir une citation de vous ?
: Vous pourriez envoyer votre enquête avec des dessins de détail, des photos de produit, des paramètres de détail ou la description techniques de condition. Une entrée complète de condition est très importante pour que nous te fournissent une citation précise.
